泰克 4000 系列：5? 和 6? 位數字萬用表

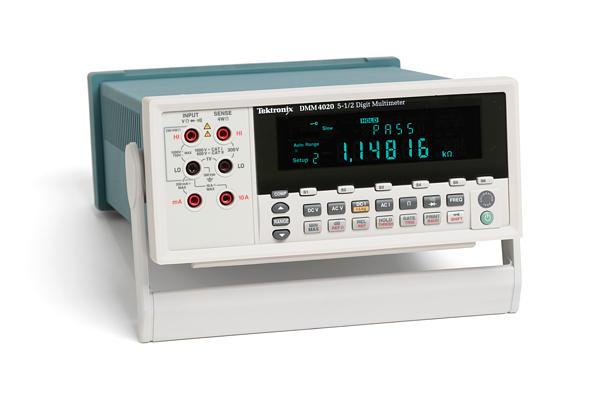

5? 位 DMM4020 和 6? 位 DMM4050 與 DMM4040 多功能臺式萬用表具備全方位功能，可滿足工作臺上或系統中的最苛刻測量要求。 這些數字萬用表執行的功能是您期望多功能 DMM 中具有的，包括測量電壓、電阻、電流和頻率。 DMM4050 增加了溫度和電容功能，通用性更高。

主要特點和優點

主要性能指標

• 5.5 位分辨率

• 高達0.015% 的基本VDC 準確度(1 年)

• 200 mV - 1000 V 電壓量程，高達1 μV 分辨率

• 200 μA - 10 A 電流量程，高達1 nA 分辨率

• 200 Ω - 100 MΩ 電阻量程，高達1 mΩ 分辨率

• CAT I 1000 V，CAT II 600 V

提供的功能和特點

• 電壓、電阻和電流測量

• 二極管和通斷測試

• 頻率測量

• 2 × 4 歐姆4 線測量技術

• 專用DC 泄漏電流測量

• 6 個專用按鈕，快速進入儀器設置

• 極限比較模式，指明測試通過/ 失敗

連接能力

• 前面2 × 4 個測量輸入

• 后面板RS-232，快速連接PC

• 包括USB 到RS-232 接口適配器電纜

• 包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用來連通其他臺式設備

三年保修

只需按一個按鈕，即可輕松進行測量

隨著嵌入式系統中的電路日益完善，您必須測量大量不同的參 數，驗證設計。泰克DMM4020 5.5 位臺式萬用表在一臺簡便 易用的儀器中提供了大量的功能。

它可以以高達0.015%的基本VDC準確度，執行電壓、電阻和電流等典型的萬用表測量，確保為設計提供所需的儀器性能。您 還可以使用DMM4020 測量頻率，執行通斷測試和二極管測 試。您可以使用一臺多功能儀器代替計數器、通斷測試儀和 傳流DMM，節約工作臺空間和成本。

測量毫微安培信號

測量當前能耗效率高的設計中的待機電流，要求考察非常低的 電流，其通常只有幾微安或幾納安。對這種測量，使用傳統萬 用表會導致結果不準確，因?yàn)閭鹘y(tǒng)萬用表一般采用分流電阻技 術來測量電流。

DMM4020數字萬用表改進了測量低電流的方法。通過使用電流到電壓功 放技術，DMM4020 可以以1nA 的分辨率測量電流，給被測電 流帶來的負荷影響達到最小，其結果反映了設備在實際環境中 的工作情況。

專業設計，讓您的工作更輕松

DMM4020 萬用表采用專業設計，使用簡便，提供了您預計泰 克提供的熟悉操作。

操作直觀

專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設 置時間。您不必再搜索軟件菜單，查找所需的功能。

多個設置按鈕，完成常用測量

通過前面板上的六個設置按鈕，您可以保存最常見的測量使用 的設置。您只需設置儀器進行測量，然后按Shift鍵，再按設置 按鈕，就可以保存儀器設置。然后每次在執行該測量時，您只 需按相應的設置鍵即可。

雙顯示器

通過獨有的雙顯示器，您可以從一組測試表筆，測量同一信號 的兩個不同參數。

極限比較

極限比較模式提供了通過/失敗指標，迅速表明是否通過測試， 幫助消除錯誤，特別是接近極限的測試結果。

簡單準確的4 線測量

2×4歐姆功能已獲專利的分離端子插座允許只使用兩條引線、 而不是四條引線，執行4線測量。泰克提供了專用測試線附件， 可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用 一對引線非常方便。

簡便連接PC

可以使用后面板上的RS-232 端口，連接PC。DMM4020 標 配一條USB到RS-232接口適配器電纜，用來連接PC上的USB 端口。

連通工作臺，實現智能調試

通過專用的泰克版N a t i o n a l I n s t r u m e n t L a b V I E W SignalExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的 測量結果。每臺D M M 4 0 2 0 萬用表都免費裝有限定版 SignalExpress，可以完成基本儀器控制、數據記錄和分析工 作。選配的專業版軟件則提供了200 多種內置功能，可以進一 步實現信號處理、高級分析、掃描、極限測試和用戶自定義步 進功能。

SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然 后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能 工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長 的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡 便地捕獲和分析測量結果，這一切都從PC 上完成。只有泰克 提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜 設計的調試工作。

您可以依賴的性能

除業內領先的服務和支持外，每臺DMM4020萬用表都標配三 年保修服務。

*1?NI LabVIEW Signal Express 支持下述泰克儀器：MSO/DPO4000/3000/2000 系列示波器, TDS3000C/2000B/1000B 系列示波器, AFG3000 系列任意波形/ 函數發生器, DMM4050/4040/4020 系列數字萬用表。

特點

一般指標

電壓

外觀尺寸

顯示器

環境

?

?

觸發

數學函數

電氣特點

遠程接口

保修

電氣特點

DC 電壓指標

下述指標適用于51/2 位模式及至少預熱半個小時以后。

?

輸入特點

*2?在某些雙顯示器測量中，200 mV 和2 V 量程的輸入阻抗可能會變?yōu)?0 MΩ。

準確度

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

AC 電壓指標

AC 電壓指標適用于>5% 量程的AC 正弦波信號。對1% - 5% 的量程和

?

輸入特點

準確度

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

電阻

下述指標適用于使用REL 功能的4線電阻功能2線電阻。如果 沒有使用REL，那么對2 線電阻要增加0.2Ω 外加引線電阻。

?

輸入特點

準確度

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

DC 電流

?

輸入特點

準確度

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

AC 電流

下述AC電流指標適用于幅度大于5%量程的正弦曲線信號。對 1% - 5% 量程的輸入，要額外增加0.1% 量程的誤差。

?

輸入特點

準確度

*3?不確定度計算公式為±(% 的讀數 + % 的量程)。

頻率

?

輸入特點

*4?輸入>100?mV.

*5?限于8 × 107?V Hz.

通斷測試

二極管測試
